продолжение
|
1.11. |
Допустимый уклон КМУ при максимальном грузовом моменте, град. |
5 |
|||
|
1.12. |
Ограничение одновременного выполнения рабочих операций |
Допускается совмещение любых операций, предусмотренных Руководством по эксплуатации |
|||
|
1.13. |
Род электрического тока, напряжение и число фаз |
||||
|
Назначение цепи |
Род тока |
Напряжение, В |
Число фаз |
||
|
Силовая |
– |
– |
– |
||
|
Управления |
постоянный |
24 |
|
||
|
Системы защиты |
постоянный |
24 |
|
||
|
Рабочего освещения |
постоянный |
24 |
|
||
|
Ремонтного освещения |
постоянный |
– |
|
||
|
|
|
|
|
||
|
1.14. |
Основные нормативные документы, в соответствии с которыми изготовлена КМУ (обозначение, наименование) |
ПБ 10-257-98 «Правила устройства и безопасности эксплуатации грузоподъемных кранов-манипуляторов» EN 292-1-Безопасность машин и механизмов. Основные положения и общие принципы конструирования. Часть 1. Основная терминология, методология ISO 4301 - Краны и подъемные устройства. Классификация. Часть 1. Общие положения ISO 4306 - Краны манипуляторы грузоподъемные. Словарь. ISO 4308 - Краны и грузоподъемные устройства. Выбор проволочных кана-тов. Часть 1. Общие положения |
|||
2. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
И ХАРАКТЕРИСТИКИ КМУ ss1924
2.1. Основные характеристики КМУ (приводятся данные для стрелового оборудования с гидравлически телескопируемыми секциями при отсутствии ручных удлинителей и другого сменного оборудования)
|
2.1.1. |
Грузовой момент, тм |
16,0 |
|
2.1.2.
|
Грузоподъемность нетто, т: максимальная на максимальном вылете |
7,25 0,850 |
|
2.1.3.
|
Вылет, м: максимальный минимальный |
13,6 2,0 |
|
2.1.4. |
Максимальная высота подъема, м |
16,5 |
|
2.1.5. |
Максимальная глубина опускания, м |
- |
|
2.1.6.
|
Допустимая вертикальная нагрузка на выносную опору в рабочем состоянии, т |
10 |
2.2. Грузовысотные характеристики крана манипулятора

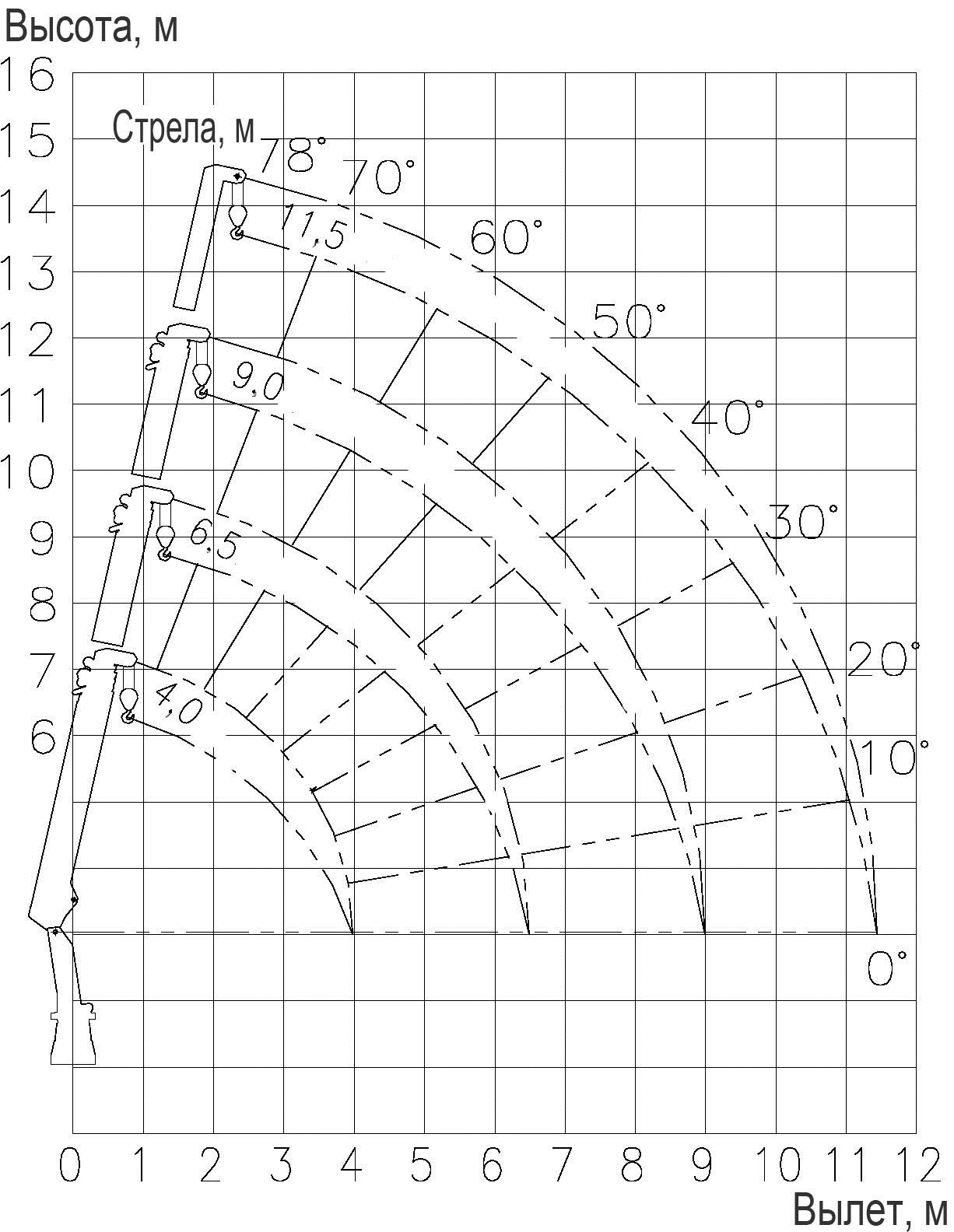

2.2.1. Высотные характеристики
2.2.2. Таблица грузовых характеристик
|
Вылет, м |
Грузоподъемность, кг |
|||
|
Стрела 4,0 м |
Стрела 6,5 м |
Стрела 9,0 м |
Стрела 11,5 м |
|
|
2,0 |
● 7250 |
● 5500 |
|
|
|
2,5 |
● 5500 |
● 5000 |
4500 |
|
|
3,0 |
4500 |
4200 |
3900 |
3000 |
|
4,0 |
3500 (3,8 м) |
3100 |
2900 |
2600 |
|
5,0 |
|
2600 |
2300 |
2000 |
|
6,0 |
|
2200 |
2000 |
1600 |
|
7,0 |
|
2000 (6,3 м) |
1800 |
1350 |
|
8,0 |
|
|
1500 |
1200 |
|
9,0 |
|
|
1300 (8,8 м) |
1100 |
|
10,0 |
|
|
|
1000 |
|
12,0 |
|
|
|
970 |
|
13,0 |
|
|
|
850 (13,6 м) |
|
Запасовка полиспаста – 4, для грузов обозначенных (●) запасовка полиспаста – 6 |
||||
|
Примечание 1. Грузовые характеристики КМУ приведены для крана-манипулятора с данной КМУ, установленного на ровной твердой поверхности на полностью выдвинутых всех выносных опорах. 2. Масса крюковой подвески 58 кг. Масса крюковой подвески и масса всех грузозахватных приспособлений должны быть добавлены к массе груза. 3. Грузовые характеристики рассчитаны для рекомендуемых типов шасси. С применением другого шасси грузовые характеристики могут быть снижены. |
||||
