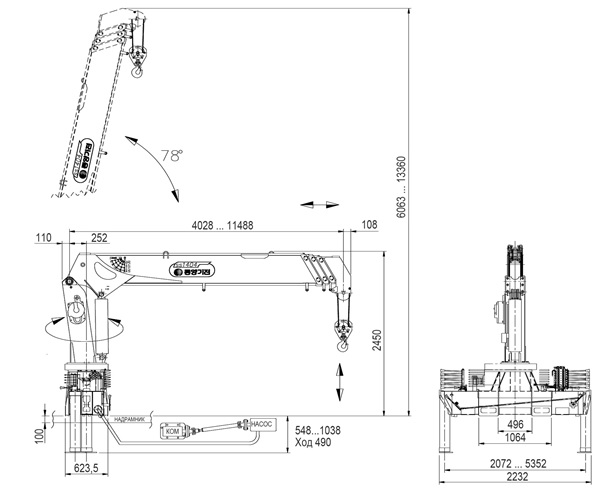

Установочные размеры крана манипулятора SS1924
2.5. |
Время полного движения механизма стрелового оборудования в обоих направлениях, с (мин): |
|
|
|
выдвижения (втягивания) стрелы |
22 (0,37) |
|
|
подъема (опускания) стрелы |
11 (0,18) |
|
2.6. |
Скорость каната лебедки, м/мин (слои) |
14 (4) |
|
2.7. |
Частота вращения, рад/с (об/мин) |
0,26 (2,5) |
|
2.8. |
Угол поворота, радианы (градусы): |
|
|
|
без груза |
неограничен |
|
|
с грузом |
неограничен |
|
2.9. |
Максимальный крутящий момент механизма поворота, кН×м |
2,4 |
|
2.10. |
Место управления: |
|
|
|
при работе |
пульт управления на опорной раме |
|
|
при установке на выносные опоры |
пульт управления на опорной раме |
|
2.11. |
Способ управления (механический, электрический, гидравлический и т.п.) |
гидравлический, электрический |
|
2.12. |
Способ токоподвода к КМУ |
гибкий кабель |
|
2.13. |
Масса КМУ, т |
2,65 |
3. ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ
СБОРОЧНЫХ УЗЛОВ И ДЕТАЛЕЙ Крана манипулятора
3.1. Силовые узлы гидрооборудования механизмов крана манипулятора
3.1.1. Гидронасос
|
Позиция на гидросхеме |
1 |
|
Назначение |
привод механизмов |
|
Количество |
1 |
|
Тип и условное обозначение |
шестеренчатый, KP30.51S1-04S3 |
|
Номинальный потребляемая мощность, кВт |
12,0 |
|
Номинальный подача рабочей жидкости, л/мин |
51,0 |
|
Номинальное давление рабочей жидкости на выходе, МПа (кгс/см2) |
25,0 (254,8) |
|
Номинальная частота вращения, рад/с (об/мин) |
104,7 (1000) |
|
Направление вращения |
левое |
3.1.2. Гидромоторы
|
Позиция на гидросхеме |
8 |
10 |
|
Назначение |
привод грузовой лебедки |
привод механизма поворота |
|
Тип и условное обозначение |
Аксиально-поршневой, JMF-36-01 |
героторный, MP 80 C |
|
Номинальный крутящий момент, Н×м |
12,0 |
151,0 |
|
Номинальное давление рабочей жидкости на входе, МПа (кгс/см2) |
20,6 (210,0) |
13,7 (140,0) |
|
Номинальная частота вращения, рад/с (об/мин) |
261,8 (2500) |
79,1 (755) |
|
Номинальный расход рабочей жидкости, л/мин |
90,0 |
60,0 |
3.1.3. Гидроцилиндры
|
Позиция на гидросхеме |
5 |
5 |
5 |
|
Назначение |
Телескопирование секций стрелы (1-я ступень) |
Телескопирование секций стрелы (2-я ступень) |
Телескопирование секций стрелы (3-я ступень) |
|
Тип и условное обозначение |
Двухстороннего действия |
Двухстороннего действия |
Двухстороннего действия |
|
Количество |
1 |
1 |
1 |
|
Диаметр поршня, мм |
70 |
65 |
70 |
|
Диаметр штока, мм |
55 |
50 |
50 |
|
Ход поршня, мм |
2500 |
2490 |
2430 |
|
Усилие, кН |
|
|
|
|
втягивания |
29,9 |
26,6 |
37,0 |
|
выдвижения |
75,5 |
65,1 |
75,5 |
|
Номинальное давление рабочей жидкости, кгс/см2 |
|
|
|
|
в поршневой полости |
200,0 |
200,0 |
200,0 |
|
в штоковой полости |
200,0 |
200,0 |
200,0 |
3.1.3. Гидроцилиндры (продолжение)
|
Позиция на гидросхеме |
7 |
10 |
8 |
|
Назначение |
Изменение угла наклона стрелы |
Выдвижение-втягивание балок передних опор |
Передние опоры |
|
Тип и условное обозначение |
Двухстороннего действия |
Двухтороннего действия |
Двухстороннего действия |
|
Количество |
1 |
2 |
2 |
|
Диаметр поршня, мм |
160 |
50 |
70 |
|
Диаметр штока, мм |
104 |
30 |
55 |
|
Ход поршня, мм |
660 |
1590 |
735 |
|
Усилие, кН |
|
|
|
|
втягивания |
233,4 |
15,0 |
31,5 |
|
выдвижения |
410,0 |
25,1 |
82,3 |
|
Номинальное давление рабочей жидкости, кгс/см2 |
|
|
|
|
в поршневой полости |
200,0 |
200,0 |
210,0 |
|
в штоковой полости |
200,0 |
200,0 |
210,0 |
3.1.3. Гидроцилиндры (окончание)
|
Позиция на гидросхеме |
11 |
9 |
|
Назначение |
Выдвижение-втягивание балок задних опор* |
Задние опоры* |
|
Тип и условное обозначение |
Двухстороннего действия |
Двухстороннего действия |
|
Количество |
2 |
2 |
|
Диаметр поршня, мм |
40 |
70 |
|
Диаметр штока, мм |
25 |
55 |
|
Ход поршня, мм |
1165 |
410 |
|
Усилие, кН |
|
|
|
втягивания |
13,7 |
31,5 |
|
выдвижения |
22,4 |
82,3 |
|
Номинальное давление рабочей жидкости, кгс/см2 |
|
|
|
в поршневой полости |
175,0 |
210,0 |
|
в штоковой полости |
175,0 |
210,0 |
