Следующие изображение является примером того, как использовать диаграмму грузоподъемности манипулятора.

1.  Выдвините 2-ю секцию КМУ полностью.

2.  Используя указатель угла наклона стрелы крана, поднимите стрелу до 60 ° вверх. Как видите , радиус стрелы составляет приблизительно 6 футов(2.7 метра), а высота до крюка приблизительно  20 футов (6 метров).

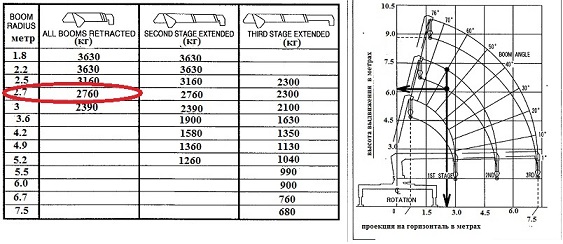

Смотрим на диаграмму грузоподъемности, грузоподъемность крана манипулятора при этих условиях составляет 2760 кг. Эта грузоподъемность должна быть уменьшена на вес применяемого дополнительного( такелажного)  оборудования

диаграмма грузоподъемности манипулятора



ПРЕДУПРЕЖДЕНИЕ

Важно, чтобы Вы знали вес груза, с которым Вы пытаетесь работать.

Это может быть определено при помощи динамометра или весов. примечание: максимальная диаграмма груза показывает максимальный груз включая такелажные материалы:

 такие как цепи, паук, упаковку, крюковой блок, и т.д.,

Вес погрузочно-разгрузочного оборудования груза должен быть вычтен по максимуму

оценка груза, чтобы определить, какой груз Вы можете поднять.
